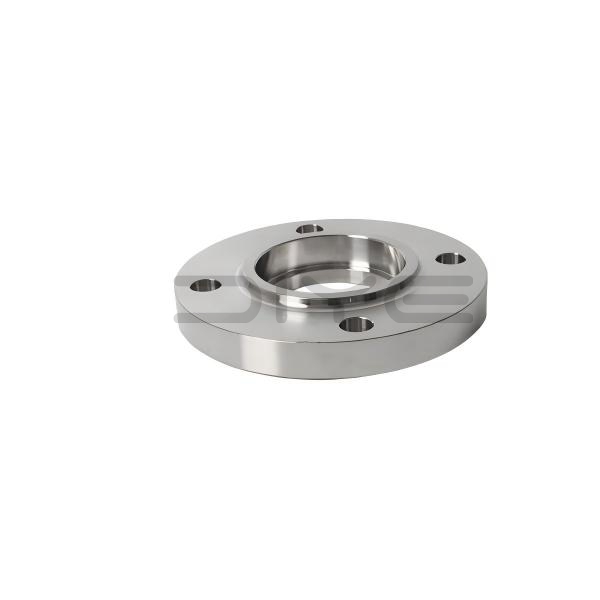

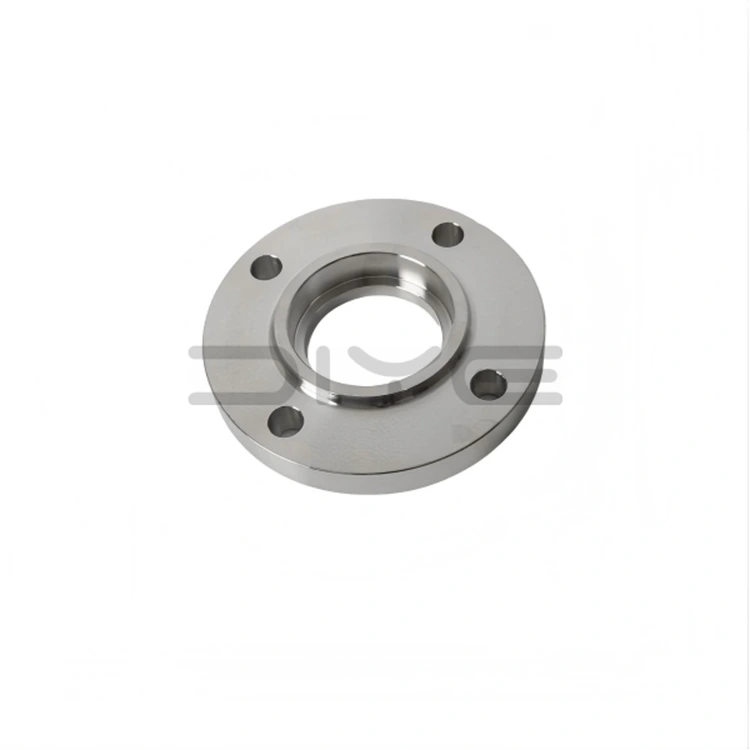

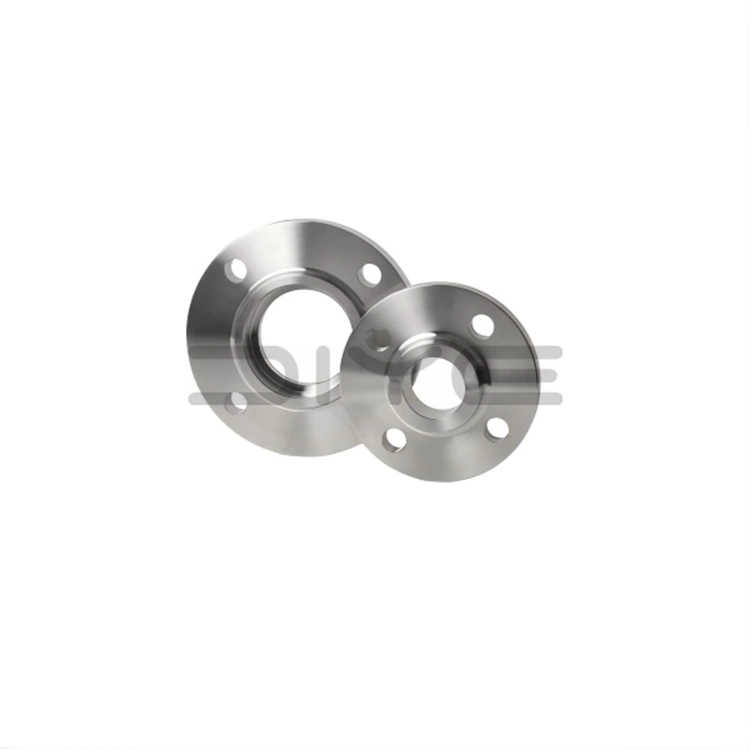

সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ

একটি সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ হল একটি ঘাড়যুক্ত নকল ফ্ল্যাঞ্জ যার এক প্রান্তে একটি অভ্যন্তরীণ সকেট খাঁজ রয়েছে। ইনস্টলেশনের সময়, ইস্পাত পাইপটি সকেটে ঢোকানো হয় এবং একটি বহিরাগত ফিলেট ওয়েল্ড দিয়ে সুরক্ষিত করা হয়, যা পাইপের প্রান্তের বেভেলিং বা বাট ওয়েল্ড ব্যাকিং প্লেট ব্যবহার করার প্রয়োজনীয়তা দূর করে। পণ্যগুলি প্রাথমিকভাবে ASME B16.5 মান অনুযায়ী তৈরি করা হয়, ক্লাস 150 থেকে ক্লাস 2500 পর্যন্ত চাপের রেটিংগুলিকে কভার করে, এগুলিকে ছোট-ব্যাস, উচ্চ-চাপ পাইপিং সিস্টেমের জন্য পছন্দের বিচ্ছিন্ন সংযোগ তৈরি করে।

স্ট্যান্ডার্ড sealing সারফেস প্রকার

1. আরএফ (রাইজড ফেস): শিল্পের মূলধারার ধরন, সর্পিল ক্ষত গ্যাসকেট এবং পিটিএফই গ্যাসকেটের সাথে সামঞ্জস্যপূর্ণ, সাধারণ অপারেটিং অবস্থার জন্য উপযুক্ত।

2. RJ (রিং জয়েন্ট): চরম উচ্চ তাপমাত্রা এবং উচ্চ চাপ অবস্থার জন্য ডিজাইন করা হয়েছে, ধাতব রিং গ্যাসকেটের সাথে সামঞ্জস্যপূর্ণ।

3. MFM (ম্যাচিং ফেস): গ্যাসকেটের ক্ষয় এবং সংকোচন প্রতিরোধ করে, কঠোর পরিস্থিতিতে সিলিং স্থিতিশীলতা উন্নত করে।

কাজের নীতি এবং ঢালাই প্রক্রিয়া

1. পাইপ সন্নিবেশ: পাইপটি সকেটের মধ্যে ঢোকান যতক্ষণ না এটি অভ্যন্তরীণ পদক্ষেপের সাথে যোগাযোগ করে, তারপর তাপ সম্প্রসারণ ক্লিয়ারেন্সের জন্য অনুমতি দেওয়ার জন্য সামান্য প্রত্যাহার করুন।

2. ফিলেট ওয়েল্ডিং: পাইপের বাইরের প্রাচীর এবং ফ্ল্যাঞ্জ নেকের সংযোগস্থলে অবিচ্ছিন্ন বহিরাগত ফিলেট ওয়েল্ডগুলি সম্পাদন করুন৷

3. সিলিং এবং স্ট্রেস রিলিফ: জোড় কাঠামোগত স্থিরকরণ এবং সিলিং প্রদান করে; অভ্যন্তরীণ ক্লিয়ারেন্স তাপীয় সম্প্রসারণ শোষণ করে, জোড় ফাটল প্রতিরোধ করে।

4. অ-ধ্বংসাত্মক পরীক্ষা: জটিল ছোট-ব্যাসের সিস্টেমের নির্ভুলতা সিলিং কার্যকারিতা নিশ্চিত করার জন্য জোড়টি PT অনুপ্রবেশ পরীক্ষার বিষয় হতে পারে।

মূল কাঠামোগত সুবিধা

1. স্ব-কেন্দ্রিক সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ: অন্তর্নির্মিত সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ স্বয়ংক্রিয় পাইপ প্রান্তিককরণ সক্ষম করে, ইনস্টলেশন সহজ করে এবং উচ্চ সমাক্ষতা নিশ্চিত করে।

2. অবিচ্ছেদ্য নকল কাঠামো: এক-টুকরো নকল ঘাড় নকশা চমৎকার অনমনীয়তা এবং স্থিতিশীল চাপ প্রতিরোধের প্রদান করে।

3. দক্ষ এবং সুবিধাজনক ঢালাই: শুধুমাত্র বহিরাগত ফিলেট ঢালাই প্রয়োজন, দ্রুত নির্মাণ সক্ষম করে এবং সম্পূর্ণ অনুপ্রবেশ ঢালাইয়ের প্রয়োজনীয়তা দূর করে।

4. তাপীয় চাপ সুরক্ষা: উচ্চ-তাপমাত্রার তাপীয় চাপ ছেড়ে দিতে এবং জয়েন্ট ব্যর্থতা রোধ করতে পাইপের নীচে একটি উত্সর্গীকৃত সম্প্রসারণ ফাঁক দেওয়া হয়।

স্পেসিফিকেশন এবং উপাদান বিকল্প

1. স্ট্যান্ডার্ড সাইজ: প্রাথমিকভাবে DN15–DN50 (NPS 1/2″–2″), ছোট-ব্যাসের উচ্চ-চাপ সিস্টেমের জন্য অপ্টিমাইজ করা হয়েছে।

2. চাপ রেটিং: সাধারণভাবে ব্যবহৃত স্পেসিফিকেশন হল ক্লাস 300/600 এবং তার উপরে, মাঝারি এবং উচ্চ-চাপের অবস্থার জন্য উপযুক্ত।

3. উপাদানের ধরন: ASTM A105 কার্বন ইস্পাত, 304/316L স্টেইনলেস স্টীল, অ্যালয় স্টিল এবং কম-তাপমাত্রার নকল ইস্পাত পাওয়া যায়।

অ্যাপ্লিকেশন পরিস্থিতি এবং পরিষেবার ক্ষমতা

DIYE ভালভ সকেট ওয়েল্ডিং ফ্ল্যাঞ্জগুলি তেল এবং গ্যাস, রাসায়নিক, বিদ্যুৎ উৎপাদন এবং আন্তর্জাতিক প্রকৌশল প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। আমরা স্ট্যান্ডার্ড মাপের পাশাপাশি অ-মানক মাপ এবং বিশেষ উপকরণের জন্য সম্পূর্ণ কাস্টমাইজড সমাধান অফার করি। প্রতিটি পণ্য একটি সম্পূর্ণ আসল প্রস্তুতকারকের গুণমান পরিদর্শন প্রতিবেদন, উপাদান শংসাপত্র, ত্রুটি সনাক্তকরণ ডেটা এবং রপ্তানি নথির একটি সম্পূর্ণ সেট নিয়ে আসে, যা বিশ্বব্যাপী বিভিন্ন প্রকল্পের প্রয়োজনীয়তার সাথে সম্পূর্ণ সম্মতি নিশ্চিত করে।

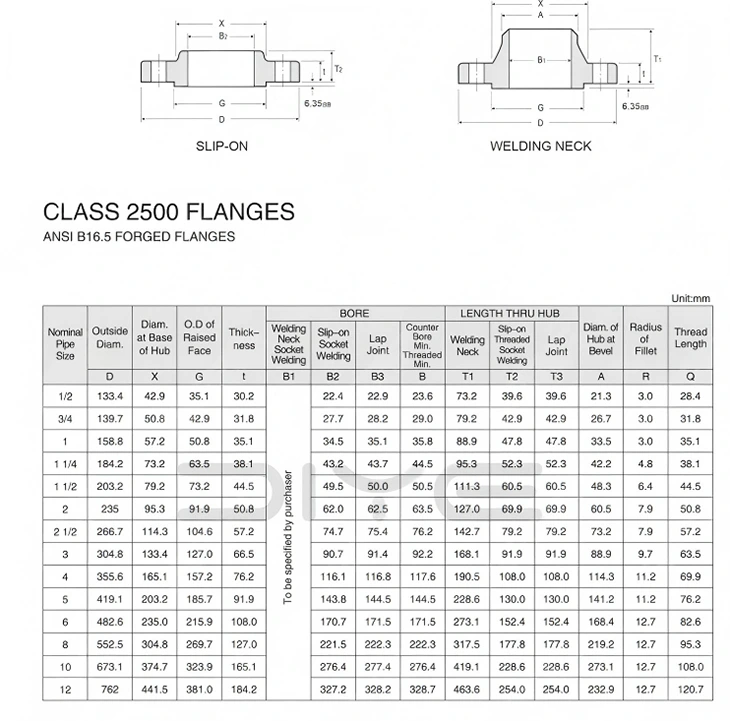

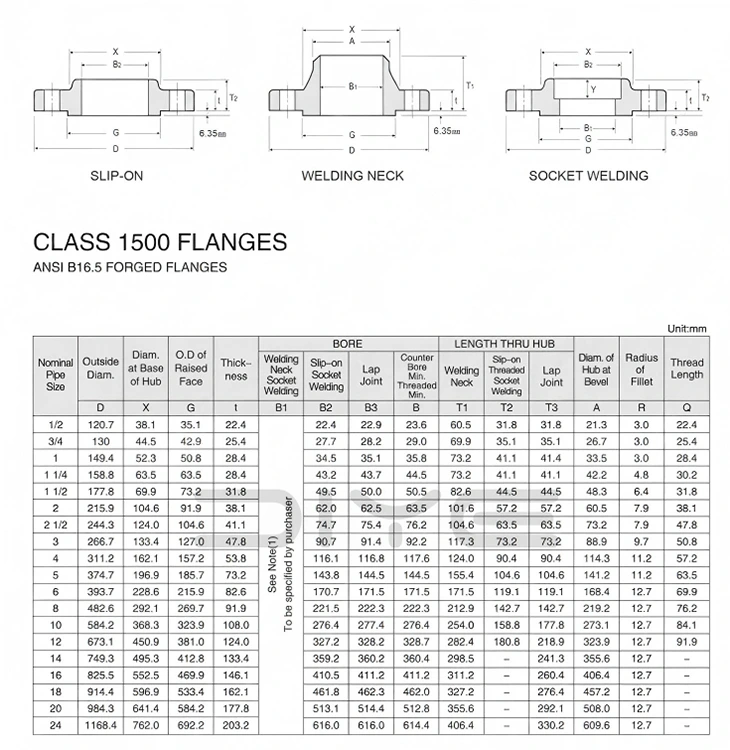

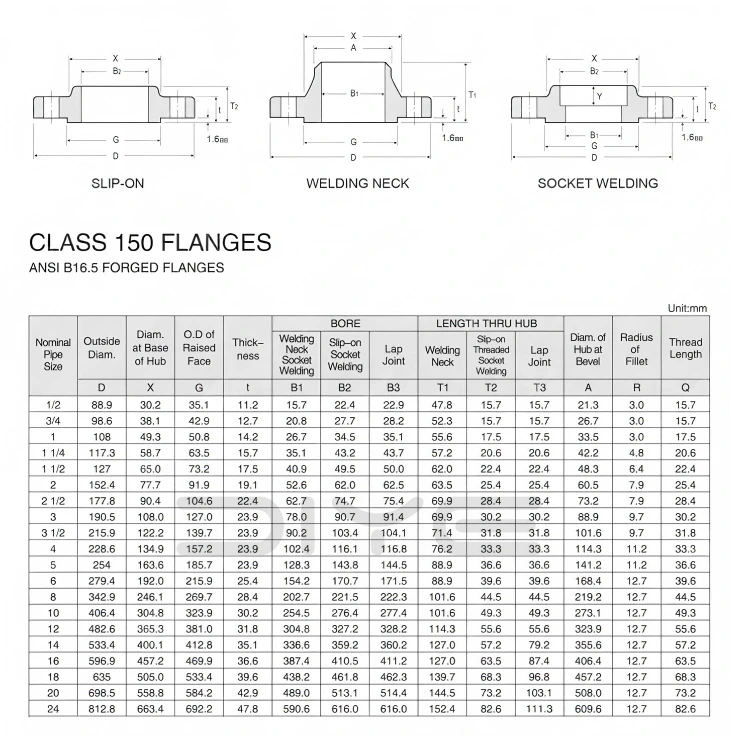

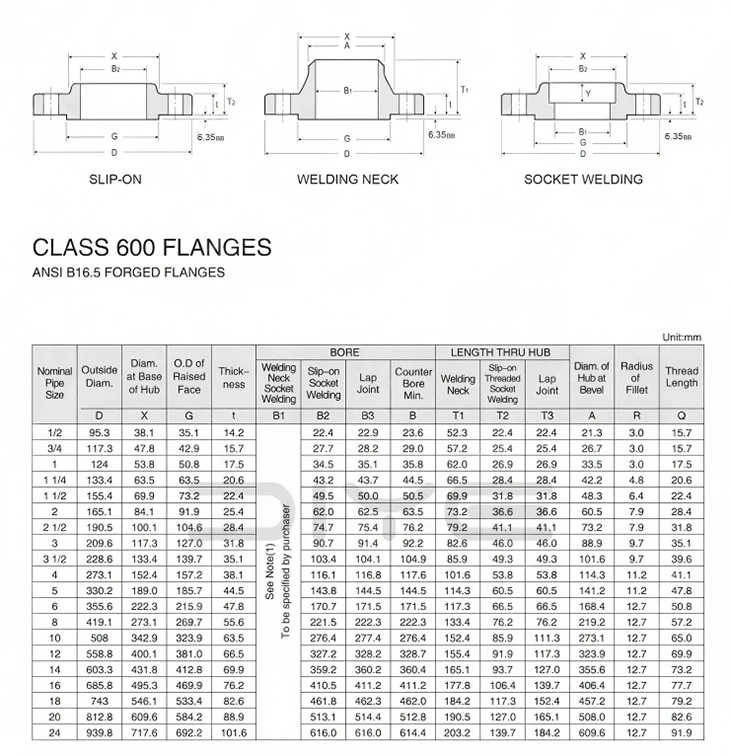

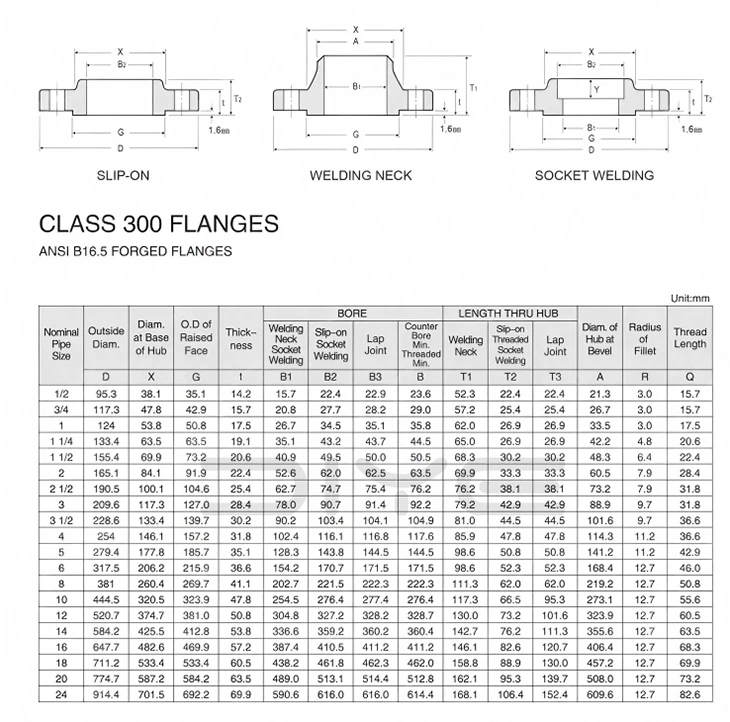

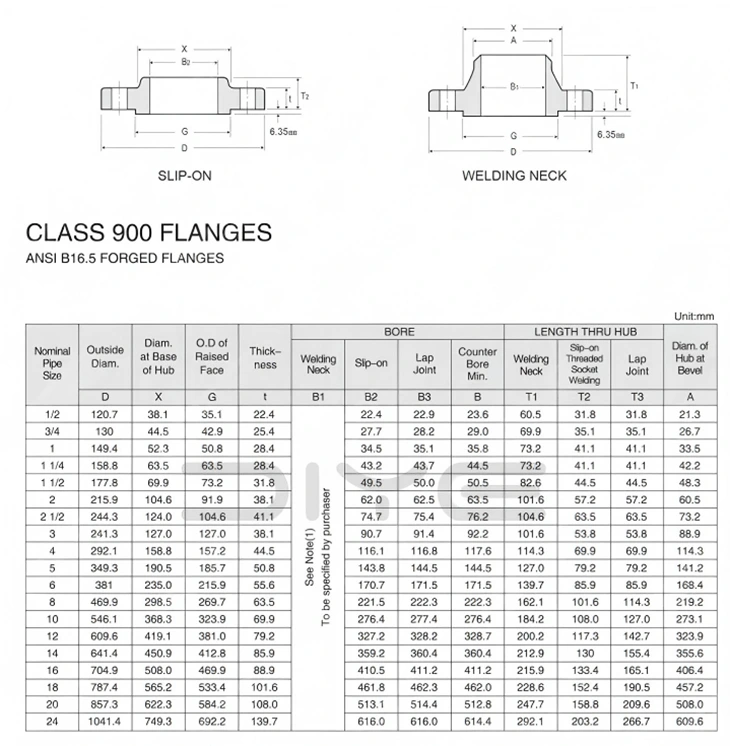

প্রযুক্তিগত পরামিতি
