GOST 12820-80 ফ্ল্যাঞ্জ

আমাদের GOST 12820-80 ফ্ল্যাঞ্জ দুটি মূল GOST স্ট্যান্ডার্ড সিস্টেমের উপর ভিত্তি করে উত্পাদিত হয়, যা ঐতিহ্যগত রাশিয়ান এবং পরবর্তী প্রজন্মের পাইপলাইন স্পেসিফিকেশন উভয়ের সাথে সামঞ্জস্যপূর্ণ একটি সম্পূর্ণ প্রযুক্তিগত সিস্টেম গঠন করে:

1. GOST 12820-80: একটি ক্লাসিক স্ট্যান্ডার্ড বিশেষত মাঝারি এবং নিম্ন-চাপের ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জের জন্য, PN 0.1–2.5MPa, DN10-1600-এর জন্য উপযুক্ত, প্রাথমিকভাবে RF/FF সিলিং পৃষ্ঠের সাথে সজ্জিত, প্রচলিত পৌরসভা এবং সাধারণ শিল্প পাইপলাইনে ব্যাপকভাবে ব্যবহৃত হয়৷

2. GOST 33259-2015: পুরানো স্ট্যান্ডার্ডের পরিবর্তে একটি নতুন সার্বজনীন মাস্টার স্ট্যান্ডার্ড, যা সমস্ত চাপের রেটিং (PN1–250) এবং স্লিপ-অন, ওয়েল্ড নেক, লুজ ফ্ল্যাঞ্জ এবং ব্লাইন্ড ফ্ল্যাঞ্জ সহ সমস্ত ফ্ল্যাঞ্জের ধরনকে কভার করে, উচ্চ-চাপ এবং বৈচিত্রপূর্ণ প্রকল্পগুলির প্রয়োজন মেটাতে পারে৷

মূল পণ্য পরামিতি

1. চাপ এবং ব্যাস পরিসীমা

- নামমাত্র চাপ (PN): 6 স্তর (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), 0.1 থেকে 2.5 MPa পর্যন্ত অপারেটিং অবস্থাকে কভার করে।

- নামমাত্র ব্যাস (DN): DN10–1600 (½"–64"), মূলধারার শিল্প পাইপিং স্পেসিফিকেশনের সাথে মিলে যায়।

2. সিলিং সারফেস টাইপ

- স্ট্যান্ডার্ড টাইপ: আরএফ (রাইজড ফেস, টাইপ 02) ওয়াটারলাইন সহ, রুক্ষতা Ra≤3.2μm; FF (ফ্ল্যাট ফেস, টাইপ 01) ফ্ল্যাঞ্জ প্লেন দিয়ে ফ্লাশ করুন।

- ঐচ্ছিক প্রকার: MFM (উত্থিত মুখ), TG (জিহ্বা এবং খাঁজ), উচ্চ-চাপ/ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।

3. উপাদান নির্বাচন

GOST 12816-80 মান মেনে মূলধারার রাশিয়ান মান এবং আন্তর্জাতিক সমতুল্য উপকরণ ব্যবহার করে:

- স্টেইনলেস স্টীল: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- কার্বন ইস্পাত: St20, St35; নিম্ন খাদ ইস্পাত: 16Mn.

উত্পাদন এবং গুণমানের নিশ্চয়তা

1. উৎপাদন নিয়ন্ত্রণ

- বাইরের ব্যাস, অভ্যন্তরীণ ব্যাস, বল্টু গর্ত কেন্দ্রের দূরত্ব, বেধ, এবং সিলিং পৃষ্ঠের উচ্চতা সহ মাত্রিক নির্ভুলতা, কঠোরভাবে স্ট্যান্ডার্ড টেবিল মেনে চলে;

- উন্নত CNC মেশিনিং এবং ফোরজিং প্রক্রিয়া স্থিতিশীল পণ্য কর্মক্ষমতা এবং উচ্চ সামঞ্জস্য নিশ্চিত করে।

2. গুণমান পরিদর্শন

- সম্পূর্ণ-আইটেম পরিদর্শন: চাক্ষুষ পরিদর্শন, মাত্রিক পরিমাপ, এবং 1.5 গুণ নামমাত্র চাপ হাইড্রোস্ট্যাটিক পরীক্ষা;

- সম্পূর্ণ শংসাপত্র: GOST উপাদান শংসাপত্র, EAC সার্টিফিকেশন, এবং গুণমান পরিদর্শন প্রতিবেদন প্রতিটি ব্যাচের জন্য প্রদান করা হয়।

ফ্ল্যাঞ্জ টাইপ কভারেজ:

1. 01: ফ্ল্যাট-ফেস ফ্ল্যাঞ্জ (PL, GOST 12820-80 কোর টাইপ)

2. 02: সকেট ফ্ল্যাঞ্জ (SO)

3. 03: লুজ ফ্ল্যাঞ্জ (LJ)

4. 04: লুজ বাট ফ্ল্যাঞ্জ (LJ)

5. 05: বাট ফ্ল্যাঞ্জ (WN, GOST 12821-80 এর সাথে সামঞ্জস্যপূর্ণ)

6. 06: ব্লাইন্ড ফ্ল্যাঞ্জ (BL)

কাস্টমাইজেশন এবং সহায়ক পরিষেবা:

1. অ-মানক কাস্টমাইজেশন: আকার, উপাদান, এবং সিলিং পৃষ্ঠ প্রকল্প অঙ্কন অনুযায়ী কাস্টমাইজ করা যেতে পারে;

2. ওয়ান-স্টপ সাপ্লাই: মিলে যাওয়া GOST ফাস্টেনার এবং সিল সরবরাহ করে, ক্রয় প্রক্রিয়াকে সহজ করে এবং সামঞ্জস্য নিশ্চিত করে;

3. বাজার অভিযোজনযোগ্যতা: পণ্যগুলি রাশিয়ান এবং সিআইএস বাজারের মানগুলি সম্পূর্ণরূপে মেনে চলে, দীর্ঘমেয়াদী প্রকল্প এবং বিদেশী বাণিজ্য সহযোগিতার জন্য উপযুক্ত৷

DIYE VALVE GOST 12820-80 ফ্ল্যাঞ্জ পেশাদার উত্পাদন, মানসম্মত সম্মতি এবং নির্ভরযোগ্য গুণমানকে একত্রিত করে, এটি রাশিয়ান, CIS এবং মধ্য এশিয়ার বাজারে নিম্ন- এবং মাঝারি-চাপের পাইপলাইন সংযোগের জন্য পছন্দের পণ্য তৈরি করে। আমরা আমাদের বিশ্বব্যাপী অংশীদারদের স্থিতিশীল সরবরাহ এবং প্রযুক্তিগত সহায়তা প্রদান করে সর্বাগ্রে গুণমানের নীতিগুলি মেনে চলি।

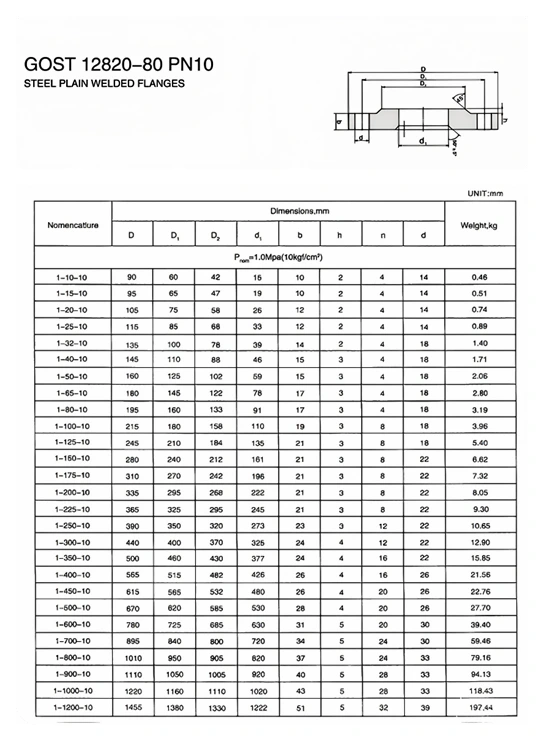

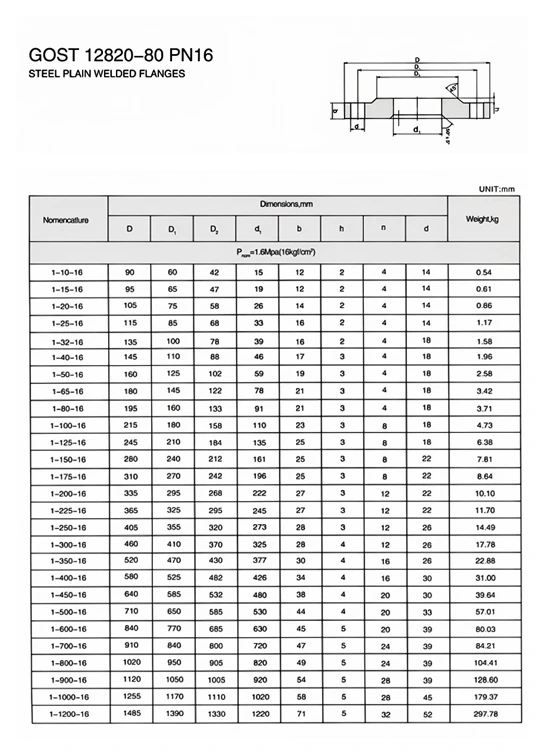

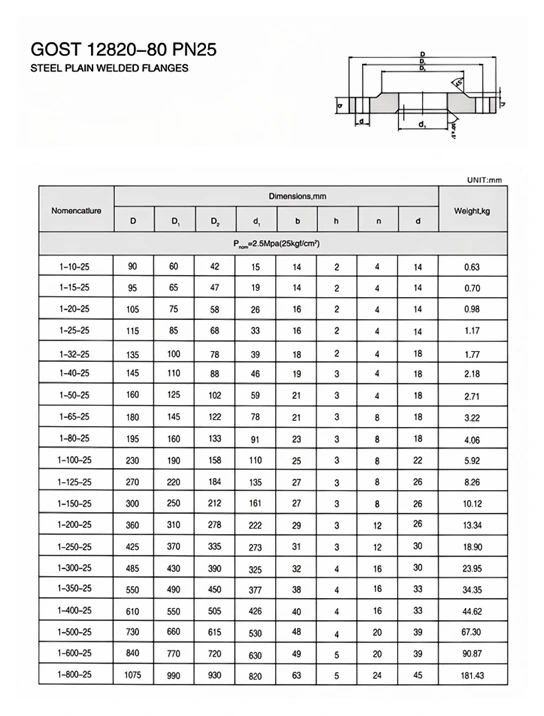

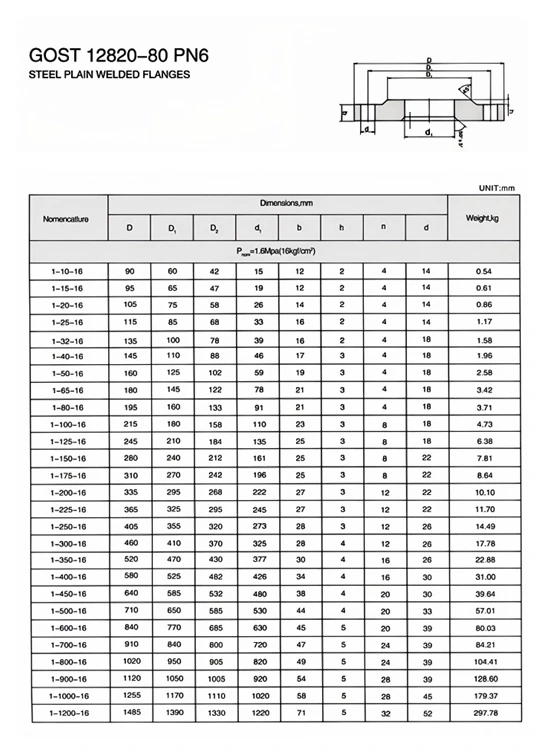

প্রযুক্তিগত বিশেষ উল্লেখ

FAQs

প্রশ্ন: GOST 12820-80 ফ্ল্যাঞ্জের সাধারণ মূল মানগুলি কী কী?

উত্তর: GOST 12820-80 হল একটি ক্লাসিক পুরানো স্ট্যান্ডার্ড, মাঝারি এবং নিম্নচাপের ইস্পাত স্লিপ-অন ফ্ল্যাঞ্জে বিশেষায়িত; GOST 33259-2015 হ'ল সাধারণ মাস্টার স্ট্যান্ডার্ডের একটি নতুন সংস্করণ, পুরানো সিস্টেমকে সম্পূর্ণরূপে প্রতিস্থাপন করে, সমস্ত চাপের স্তর এবং সমস্ত ধরণের ফ্ল্যাঞ্জ কভার করে এবং আধুনিক রাশিয়ান উদ্যোগ এবং EAC শংসাপত্র প্রকল্পগুলির সাথে ডকিং করে৷

প্রশ্ন: দুটি মান কি একে অপরের সাথে প্রতিস্থাপিত এবং ডক করা যেতে পারে?

উত্তর: প্রচলিত আকারগুলি সামঞ্জস্যপূর্ণ, তবে উচ্চ চাপ, সিলিং পৃষ্ঠ, প্রাচীরের বেধ এবং বোল্টের পরামিতিগুলির জন্য, GOST 33259-2015 প্রাধান্য পাবে; GOST 12820-80 পুরানো সরঞ্জাম রক্ষণাবেক্ষণের জন্য ব্যবহার করা যেতে পারে এবং নতুন নির্মাণ প্রকল্পের জন্য 2015 নতুন মান প্রয়োগ করা আবশ্যক।

প্রশ্ন: GOST স্লিপ-অন ফ্ল্যাঞ্জ এবং ওয়েল্ড নেক ফ্ল্যাঞ্জের মধ্যে কীভাবে চয়ন করবেন?

উত্তর: GOST 12820-80 স্লিপ-অন ফ্ল্যাঞ্জগুলি স্বাভাবিক তাপমাত্রা, মাঝারি এবং নিম্নচাপ, সাধারণ জল সরবরাহ এবং নিষ্কাশন/প্রসেস পাইপলাইনের জন্য উপযুক্ত; GOST 33259-2015 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধী, কম্পন-বিরোধী, এবং তেল ও গ্যাস, রাসায়নিক শিল্প, প্রধান বাষ্প এবং অন্যান্য উচ্চ-ঝুঁকির পাইপলাইনের জন্য ব্যবহৃত হয়।

প্রশ্ন: GOST 12820-80 ফ্ল্যাঞ্জের সাধারণ সিলিং পৃষ্ঠের প্রকারগুলি কী কী?

A: RF (উত্থিত মুখ, সবচেয়ে বেশি ব্যবহৃত), FF (ফ্ল্যাট ফেস), MFM (পুরুষ-মহিলা মুখ), TG (টঙ্গ এবং গ্রুভ ফেস), RJ (রিং জয়েন্ট ফেস, নতুন স্ট্যান্ডার্ডের হাই-এন্ড কনফিগারেশন, উচ্চ তাপমাত্রা এবং উচ্চ চাপের ধাতব সিলিংয়ের জন্য নিবেদিত)।

প্রশ্ন: GOST 12820-80 ফ্ল্যাঞ্জের সাথে কোন পাইপলাইন এবং বোল্ট মিলে যায়?

উত্তর: এটি GOST স্ট্যান্ডার্ড ইস্পাত পাইপ এবং GOST বিশেষ বোল্ট এবং বাদামের সাথে মিলে যায়। gaskets GOST স্ট্যান্ডার্ড রাবার gaskets, সর্পিল ক্ষত gaskets এবং ধাতব রিং gaskets থেকে নির্বাচন করা হয়. মিলের সম্পূর্ণ সেট ফুটো প্রতিরোধ করে।
