ANSI B16.5 ওয়েল্ড নেক ফ্ল্যাঞ্জ

প্রতিটি DIYE ভালভ ANSI B16.5 ওয়েল্ড নেক ফ্ল্যাঞ্জ কঠোর পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে রয়েছে মাত্রিক পরিদর্শন, উপাদান যাচাইকরণ, অতিস্বনক পরীক্ষা, এবং চাপ পরীক্ষা, ANSI B16.5 এবং আন্তর্জাতিক মানের মানগুলির সাথে সম্পূর্ণ সম্মতি নিশ্চিত করা। আমাদের উল্লম্বভাবে সমন্বিত উত্পাদন প্রক্রিয়া, কাঁচামাল থেকে সমাপ্ত পণ্য পর্যন্ত, সুসংগত পণ্যের গুণমান, ট্রেসেবিলিটি এবং বিভিন্ন গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা গ্যারান্টি দেয়।

ডিজাইন এবং স্ট্রাকচার

1. স্ট্যান্ডার্ড সম্মতি: ANSI/ASME B16.5 স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সঙ্গতিপূর্ণ, 150 থেকে 2500 পর্যন্ত চাপের রেটিং কভার করে এবং 1/2 ইঞ্চি থেকে 24 ইঞ্চি পর্যন্ত নামমাত্র ব্যাস (NPS) বড় ব্যাসের কাস্টম ডিজাইনের জন্য সমর্থন সহ।

2. ইন্টিগ্রাল ফরজড কনস্ট্রাকশন: ANSI B16.5 ওয়েল্ড নেক ফ্ল্যাঞ্জে একটি মসৃণ ট্রানজিশন আর্ক সহ একটি লম্বা, টেপারড, হাই-নেক ডিজাইন রয়েছে, A105 কার্বন স্টিল, F304/F316L স্টেইনলেস স্টিল এবং অ্যালয় স্টিল সহ উচ্চ মানের আমেরিকান স্ট্যান্ডার্ড উপকরণ থেকে নকল।

3. যথার্থ সিলিং সারফেস: স্ট্যান্ডার্ড উত্থিত মুখ (RF), রিং জয়েন্ট ফেস (RJ), এবং মুখ রুক্ষ পৃষ্ঠ (MFM) একটি টাইট গ্যাসকেট ফিট এবং ফুটো-মুক্ত কর্মক্ষমতা নিশ্চিত করতে CNC মেশিনিং ব্যবহার করে মেশিন করা হয়।

4. বাট ওয়েল্ড সংযোগ: পাইপলাইনে সম্পূর্ণ-অনুপ্রবেশ বাট ঢালাইয়ের জন্য ডিজাইন করা হয়েছে, বিরামহীন স্ট্রেস ট্রান্সফার নিশ্চিত করা এবং হাবের নীচে স্ট্রেস ঘনত্ব দূর করা।

মূল সুবিধা

1. ব্যতিক্রমী তাপমাত্রা এবং চাপ প্রতিরোধ: বিশেষভাবে গুরুতর তাপ সাইক্লিং, উচ্চ চাপ, কম্পন এবং তাপীয় ক্রীপ সহ্য করার জন্য ডিজাইন করা হয়েছে, সবচেয়ে চাহিদাপূর্ণ কাজের পরিবেশের জন্য উপযুক্ত।

2. স্থায়ীভাবে স্থিতিশীল সিলিং: শক্তিশালী ঢালাই জয়েন্টগুলি এবং নির্ভুল-মেশিনযুক্ত সিলিং পৃষ্ঠগুলি একটি স্থায়ী, রক্ষণাবেক্ষণ-মুক্ত সিল প্রদান করে, যা বিপজ্জনক এবং বিষাক্ত মিডিয়া পরিবেশের জন্য গুরুত্বপূর্ণ।

3. সুপিরিয়র স্ট্রাকচারাল রিজিডিটি: ANSI B16.5 ওয়েল্ড নেক ফ্ল্যাঞ্জস হাই-নেক ডিজাইন চমৎকার অনমনীয়তা, বিকৃতির প্রতিরোধ এবং ক্লান্তি প্রতিরোধ করে, চক্রাকার লোডিংয়ের অধীনে দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

4. পরিদর্শনযোগ্য এবং নির্ভরযোগ্য: সম্পূর্ণ অনুপ্রবেশ ঝালাই অ-ধ্বংসাত্মক পরীক্ষার (NDT) জন্য অনুমতি দেয়, পণ্যের গুণমান নিশ্চিত করে শিল্পের কঠোর মান পূরণ করে।

5. ব্যাপক স্পেসিফিকেশন এবং স্থিতিশীল সরবরাহ: অভ্যন্তরীণ উত্পাদন যথেষ্ট ইনভেন্টরি, সময়মত ডেলিভারি এবং বিশ্বব্যাপী গ্রাহকদের সাশ্রয়ী পণ্য সরবরাহ করার ক্ষমতা নিশ্চিত করে।

শিল্প অ্যাপ্লিকেশন

DIYE ভালভ ANSI B16.5 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি নিম্নলিখিত মূল প্রয়োগের পরিস্থিতিগুলির জন্য পছন্দের মানক পণ্য:

1. তেল ও গ্যাস শিল্প: পাইপলাইন, শোধনাগার, এবং অফশোর প্ল্যাটফর্ম।

2. রাসায়নিক শিল্প: উচ্চ-তাপমাত্রা, উচ্চ-চাপ, এবং ক্ষয়কারী মিডিয়া সিস্টেম।

3. পাওয়ার জেনারেশন ইন্ডাস্ট্রি: স্টিম পাইপলাইন, বয়লার লুপ এবং পাওয়ার প্লান্টের সহায়ক সিস্টেম।

4. প্রেসার ভেসেল: স্টোরেজ ট্যাঙ্ক, চুল্লি এবং প্রক্রিয়া সরঞ্জামের সর্বোচ্চ অখণ্ডতা প্রয়োজন।

5. হাই-ইনটিগ্রিটি পাইপিং: দাহ্য, বিস্ফোরক এবং অত্যন্ত বিষাক্ত তরল পরিবহনের জন্য সিস্টেম।

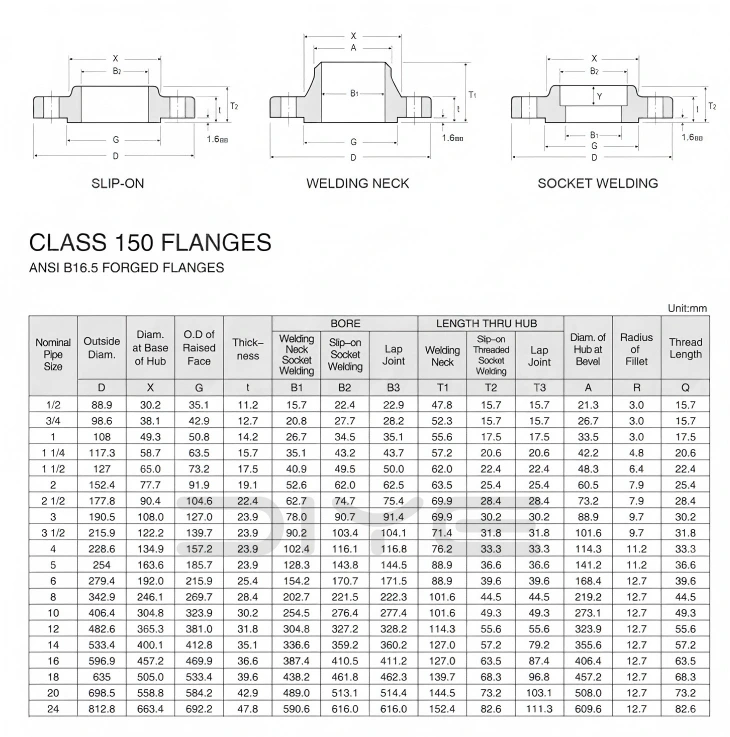

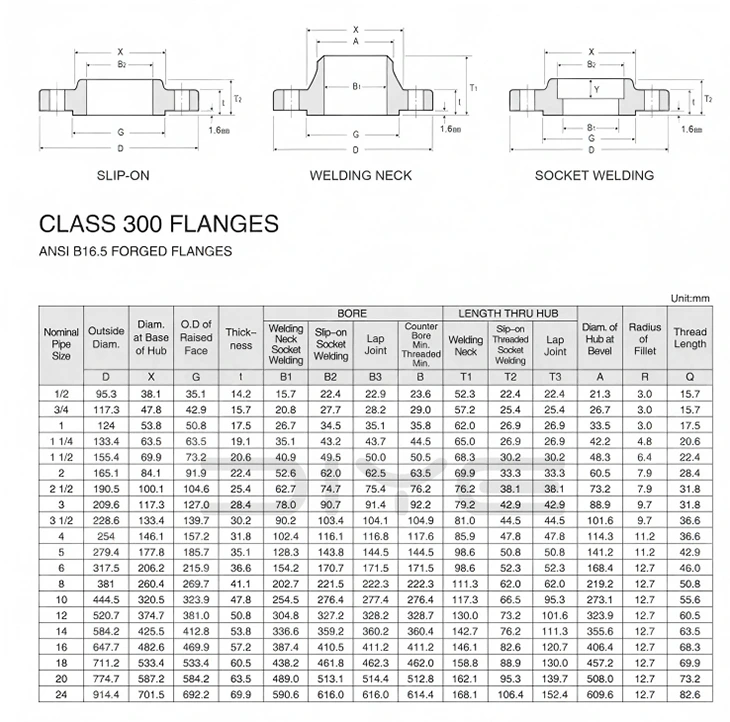

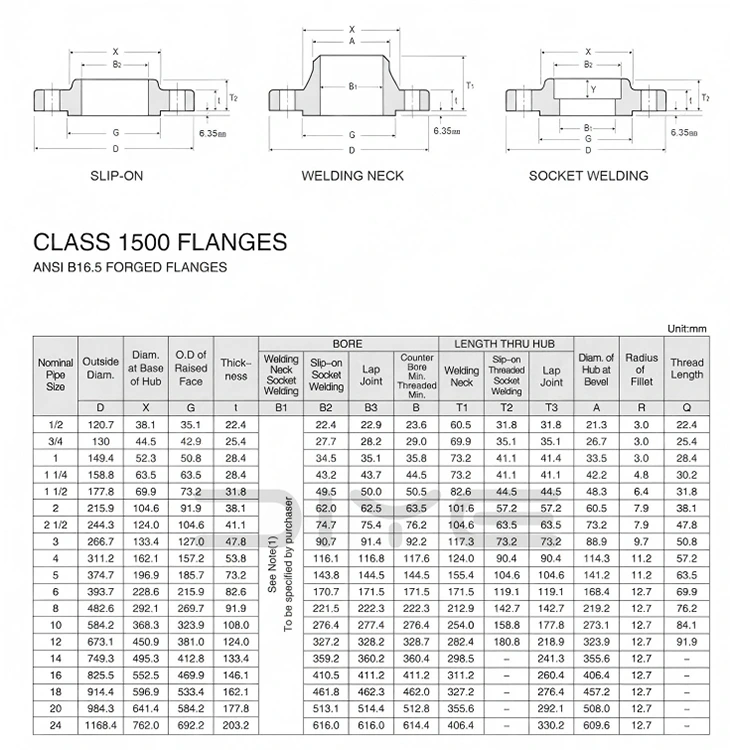

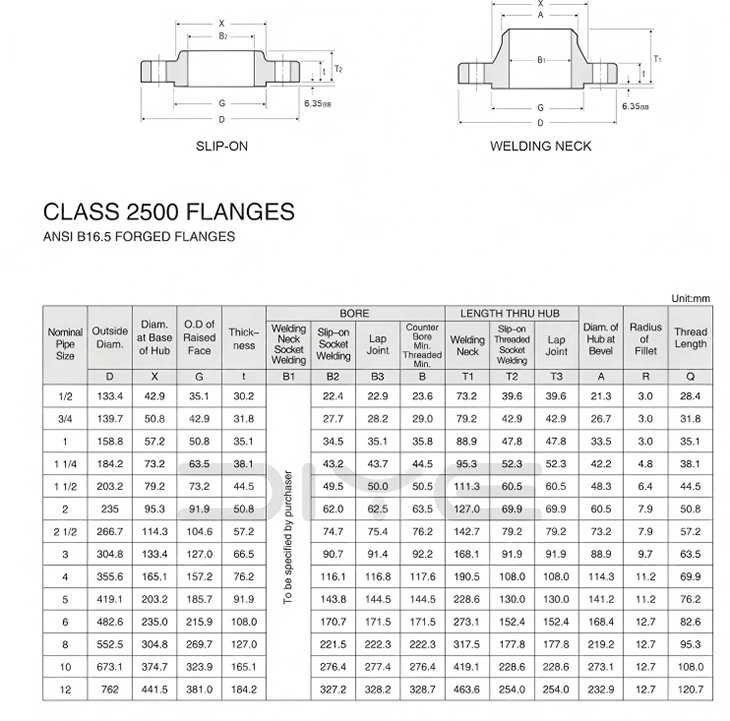

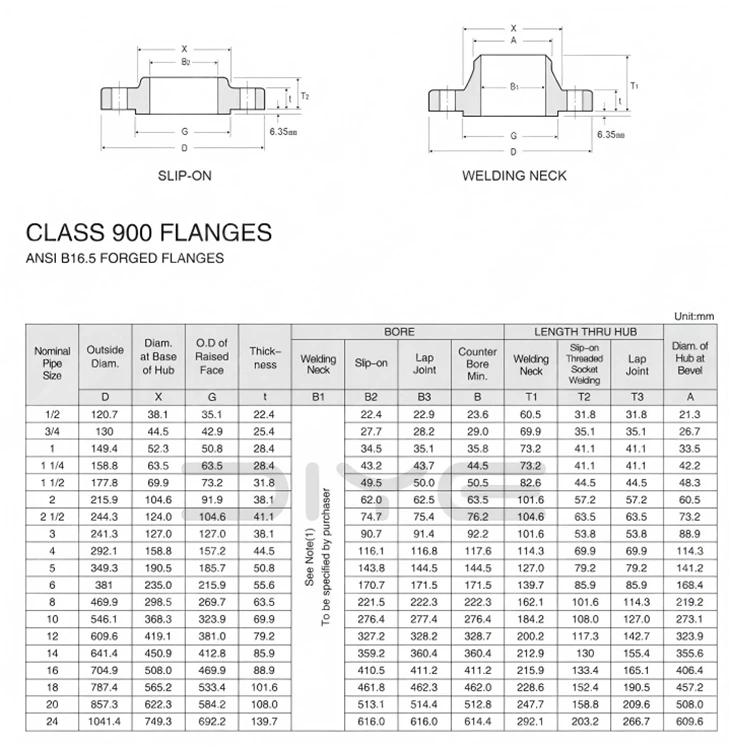

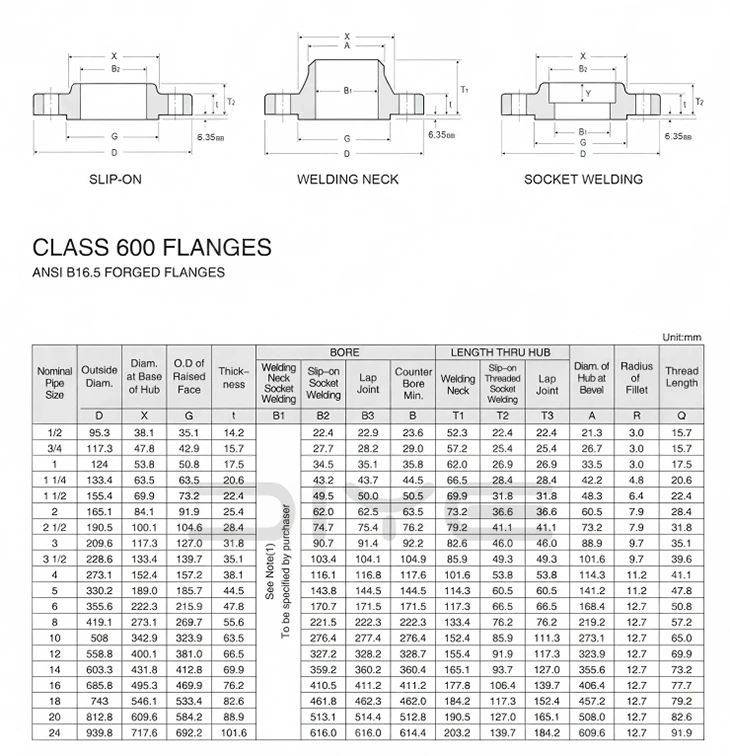

প্রযুক্তিগত পরামিতি

FAQ

প্রশ্ন: আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জ ক্লাস এবং চাইনিজ স্ট্যান্ডার্ড পিএন কি বিনিময় করা যেতে পারে?

উত্তর: তারা সরাসরি বিনিময় করা যাবে না। ক্লাস বলতে আমেরিকান স্ট্যান্ডার্ড প্রেসার রেটিং বোঝায়, যা PN নামমাত্র চাপ সিস্টেম থেকে আলাদা। বাইরের ব্যাস, বোল্টের ছিদ্র এবং সিলিং পৃষ্ঠের মাত্রা মেলে না এবং তাদের মিশ্রিত করা এবং সংযোগ করা কঠোরভাবে নিষিদ্ধ।

প্রশ্নঃ আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জে NPS কি? এটা কিভাবে DN এর সাথে মিলে যায়?

উত্তর: NPS বলতে আমেরিকান স্ট্যান্ডার্ড নামমাত্র ব্যাস (ইঞ্চি) বোঝায়। উদাহরণস্বরূপ, NPS2 = DN50। এটি শুধুমাত্র রেফারেন্সের জন্য। ইনস্টলেশন এবং অর্ডার করার সময়, NPS + ক্লাস অবশ্যই কঠোরভাবে অনুসরণ করতে হবে এবং শুধুমাত্র DN এর উপর নির্ভর করা যাবে না।

প্রশ্ন: WN এবং SO flanges এর মধ্যে পার্থক্য কি?

A: WN নেক-ওয়েল্ড ফ্ল্যাঞ্জ: লম্বা ঘাড় ফোরজিং, সম্পূর্ণ অনুপ্রবেশ ঢালাই, উচ্চ তাপমাত্রা এবং উচ্চ চাপ প্রতিরোধী, কম্পন প্রতিরোধী, প্রধান পাইপলাইন, চাপ জাহাজ, দাহ্য এবং বিস্ফোরক মিডিয়ার জন্য ব্যবহৃত;

SO নেকলেস বাট-ওয়েল্ড ফ্ল্যাঞ্জ: ছোট ঘাড় প্লাগ ঢালাই, সহজ ইনস্টলেশন, কম খরচ, শুধুমাত্র মাঝারি এবং নিম্ন চাপের জন্য উপযুক্ত, স্বাভাবিক তাপমাত্রা, সাধারণ প্রক্রিয়া পাইপলাইন।

প্রশ্ন: আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জের সাথে কি ধরনের ইস্পাত পাইপ ব্যবহার করা উচিত?

উত্তর: কার্বন ইস্পাত ASTM A106/A53 আমেরিকান স্ট্যান্ডার্ড বিজোড় পাইপ ব্যবহার করে; স্টেইনলেস স্টীল ASTM A312 সিরিজের পাইপ ব্যবহার করে।
